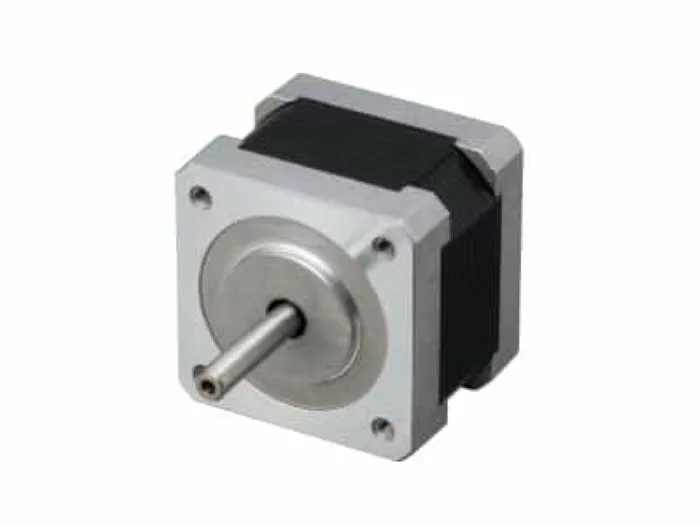

PJP42T34D16

42二相混合式步進電機。1.2A/相。
這是一款具有高分辨率和高扭矩的混合式步進電機。

當PM型步進電機的分辨率和力矩不足時使用很方便。

Specification

相數		2
步距角	度/步	1.8
步距角誤差	%	±5
步數		200
勵磁方式		2-2
Coil Type		Unipolar
Voltage constant	V	2.88
Continuous Current	A/相	1.2
繞線電阻	Ω/相	2.4
繞組電阻誤差	%	±10
繞組電感	mH/相	2.7
最大靜扭矩	mN･m	210
制動力矩（參考值）	mN･m	17
轉子慣量	kg･m²	36× ^10-7
工作溫度範圍	deg. C	-10 至 +50
儲存溫度範圍	deg. C	-20 至 +80
馬達外形尺寸	mm	42
Weight	G	240
馬達長度	mm	34
絕緣分類		B
絕緣電阻	MΩ	100
絶縁耐圧	VAC	500V，1分鐘。
RoHS指令		支援

Dimension

*Click the picture to zoom in.

扭矩特性

Operation Configuration
1：單極恆流，2-2 相驅動
2: Set current, 1.2A/φ
3: Power supply voltage, 24V

*轉矩特性為參考值。這不是保證值。
