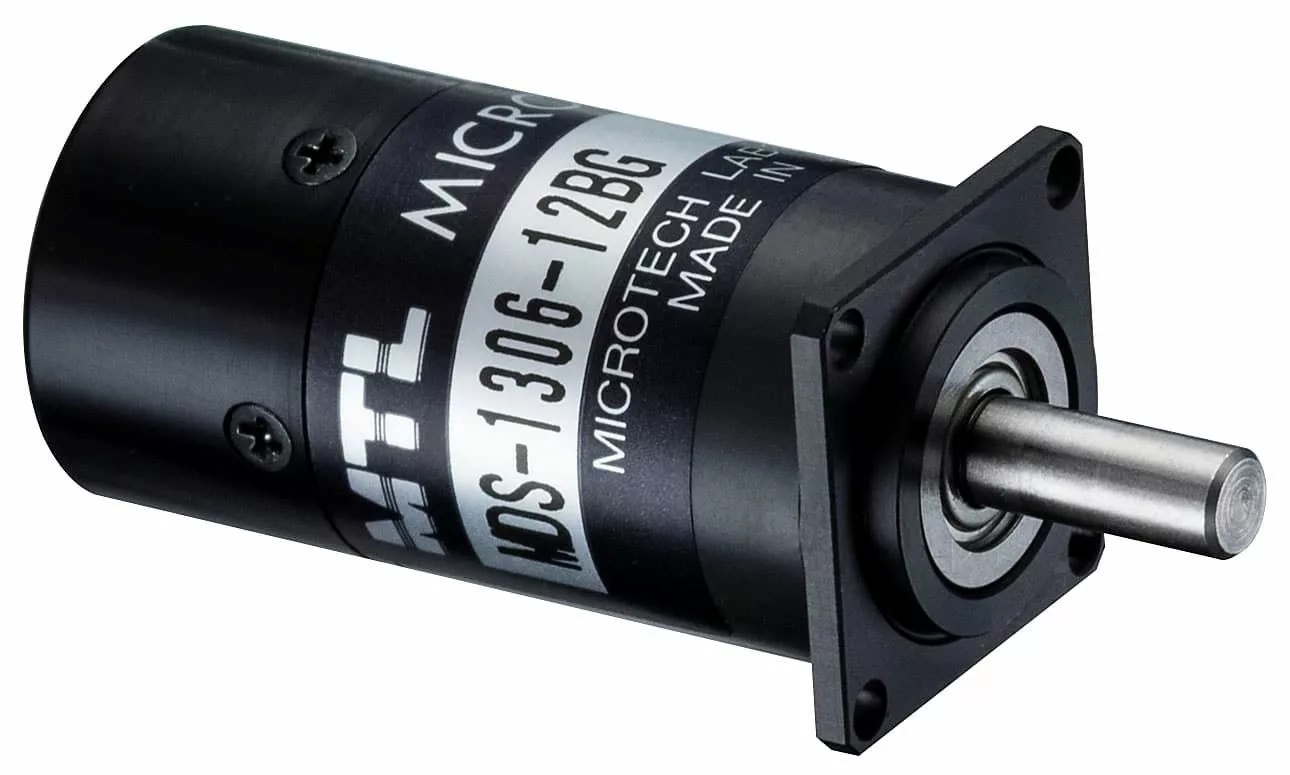

世界上最小的出力軸直驅馬達。
非常適合應用於電子元件等輕負載的前端夾具。
本體直徑： φ13mm
機身長度：25.4/31.4/37.4mm
最大扭矩：7/15/25mN･m
最高轉速：3,000rpm
最高分辨率：11bit (絕對式)
| 單位 | MDS-1306 | MDS-1312 | MDS-1318 | |
|---|---|---|---|---|
| 驅動器輸入電壓 | DCV | 24 | ||
| 最高轉速(※1) | rpm | 3,000 | ||
| 額定轉速 | rpm | 3,000 | ||
| 瞬間最大扭矩 | Nm | 0.007 | 0.015 | 0.025 |
| 連續靜止扭矩 | Nm | 0.003 | 0.005 | 0.008 |
| 連續額定扭矩 | Nm | 0.003 | 0.005 | 0.008 |
| 瞬間最大功率 | W | 2.0 | 4.0 | 8.0 |
| 瞬間最大功耗 | kW/s | 4.5 | 13 | 27 |
| 瞬間最大電流 | Arms | 2.6 | 2.6 | 2.6 |
| 連續額定電流(※2) | Arms | 1.1 | 1.0 | 1.0 |
| 額定電壓 | V/krpm | 0.28 | 0.61 | 1.0 |
| 額定扭矩(at25℃) | Nm/Arms | 0.0027 | 0.0058 | 0.0096 |
| 馬達內阻(at25℃) | Ω | 1.1 | 1.8 | 2.5 |
| 馬達電感 | mH | 0.13 | 0.21 | 0.39 |
| 轉子極數 | P | 8 | ||
| 編碼器最高解晰度(※3) | P/R | 絕對式：2,048(11bit) | ||
| 轉動慣量 J=GD2/4 | g･cm^2 | 0.11 | 0.17 | 0.23 |
| 徑向最大負載Fr | N | 20 | ||
| 軸向最大負載Fa | N | 10 | ||
| 容許扭矩 | Nm | 0.39 | 0.50 | 0.61 |
| 往復重複定位精度 | PULSE | ±1 | ||
| 重量 | kg | 0.04 | 0.05 | 0.06 |
| 建議驅動器 | MC-200C-7220▢ / MC-200C-6018▢ | |||
| 標準散熱器 | 55×55×4 鋁 | |||
【備註】
(*1) 如果您有其他轉速的需求，請聯繫我們。
(*2) 連續額定電流是在環境溫度 40°C 下在馬達上安裝標準散熱器時測得的值。
(*3) 如果您有其他解晰度的需求，請聯繫我們。
| 型式 | MDS-1306 | MDS-1312 | MDS-1318 |
|---|---|---|---|
| L1長度 | 25.4 | 31.4 | 37.4 |
